称重仪表（称重显示器）RS-232串口通讯定义及连线方法
作者来源:admin 发布时间： 2018-06-26 10:10
导读：RS-232与RS-485是称重仪表和其他设备相连接进行信息传输的常用通讯接口，下面带来杰曼称重仪表（称重显示器）RS-232串口通讯的定义标准以及接线方式。 1.RS-232 的标准 个人计算机上的
RS-232与RS-485是称重仪表和其他设备相连接进行信息传输的常用通讯接口，下面带来杰曼称重仪表（称重显示器）RS-232串口通讯的定义标准以及接线方式。
1.RS-232的标准
个人计算机上的通讯接口之一，由电子工业协会（EIA）所指定的异步传输标准接口。标准全称也写作RS-232C，RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
标准的RS-232总线共设有25条信号线，包括一个主通道和一个辅通道。常见的简化形态有9针串口（DB-9），如下面图所示。对于一般双工通讯，仅需几条信号线就可以实现，如一条发送线，一条接收线及一条地线。
称重仪表上的RS-232接口大多采用三线制接口，即发送（TXD），接收（RXD）和地（GND）。如下图：
上图中有两个串行接口，左边是串口1，固定RS-232接口，右边是串口2，RS-232和RS-485可选共用接口。
2.RS-232的特性
在发送和接收信号线上（TXD和RXD），逻辑1和0的判断是以TXD、RXD线相对于GND线的电压大小来定义的。
逻辑1：-3V~-15V。
逻辑0：+3V~+15V。
RS-232接口由于发送电平与接收电平的差比较小，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大约为15米，最高速率约为20kb/s。并且RS-232是为点对点通讯而设计的，所以一般情况下只能有一对收发设备一对一通讯。
3. RS-232串行口的连接

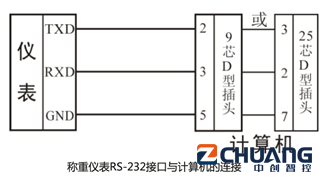

RS-232的连线规则是：地线和地线相连，接收线和发送线相连。如下图所示：
