称重仪表（称重显示器）通讯方式之PROFIBUS-DP
1. PROFIBUS简介
PROFIBUS，是一种国际化、开放式、不依赖于设备生产商的现场总线标准。PROFIBUS传输速度可在 9.6Kbps~12Mbps范围内选择，且当总线系统启动时，所有连接到总线上的装置应该被设成相同的速度。广泛适用于制造业自动化、流程工业自动化和楼宇、交通电力等其他领域自动化。
ROFIBUS是一种用于工厂自动化车间级监控和现场设备层数据通信与控制的现场总线技术。可实现现场设备层到车间级监控的分散式数字控制和现场通信网络，从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。
PROFIBUS是过程现场总线（Process Field Bus）的缩写，于1989年正式成为现场总线的国际标准。目前在多种自动化的领域中占据主导地位，全世界的设备节点数已经超过2000万。它由三个兼容部分组成，即PROFIBUS－DP（ Decentralized Periphery）．PROFIBUS－PA（Process Automation ）．PROFIBUS-FMS (Fieldbus Message Specification )。其中PROFIBUS－DP应用于现场级，它是一种高速低成本通信，用于设备级控制系统与分散式I/O之间的通讯，总线周期一般小于10ms，使用协议第1、2层和用户接口，确保数据传输的快速和有效进行；PROFIBUS－PA适用于过程自动化，可使传感器和执行器接在一根共用的总线上，可应用于本征安全领域；PROFIBUS－FMS用于车间级监控网络，它是令牌结构的实时多主网络，用来完成控制器和智能现场设备之间的通信以及控制器之间的信息交换。主要使用主-从方式，通常周期性地与传动装置进行数据交换
我公司称重仪表采用PROFIBUS-DP方式通讯。
2. PROFIBUS-DP的特性
PROFIBUS-DP通讯的物理层传输实际是采用RS-485的原理，所以它的特性同RS-485比较相似：
l 波特率从9.6Kbps~12Mbps。
l 屏蔽双绞线缆。
l 每段32个站，最多允许127个站。
l 距离取决于波特率，12Mbps≤100m；1.5Mbps≤400m；187.5Kbps≤1000m。
l 用中继器可延长距离到10公里。

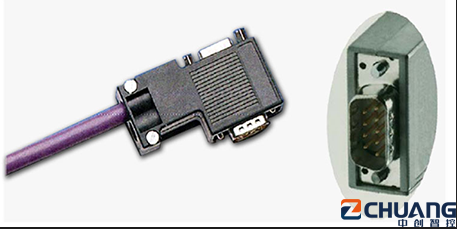

l 9针D型连接器，
如下图所示：
3. GSD文件相关
通俗的讲：GSD文件（电子设备数据库文件）是PROFIBUS-DP产品的驱动文件，是不同生产商之间为了互相集成使用所建立的标准通讯接口。一般当从站模块的生产商与主站PLC生产商不同时，需要在主站组态时安装从站模块的GSD文件。
为了将不同厂家生产的PROFIBUS产品集成在一起，设备制造厂家必须提供GSD文件，描述产品的功能参数。PROFIBUS组态工具可根据厂商提供的GSD文件将其设备集成在同一总线系统中。
在GSD文件中，描述每一个PROFIBUS-DP设备的特性，GSD文件包含所有设备的特定参数，如支持的波特率；支持的信息长度；输入、输出的数据量；诊断信息的含义；对模拟设备有效的选择等。
注: PROFIBUS-DP通讯一般软件方面不需要参数设置（有些仪表需要将通讯方式选择为PROFIBUS），只要将仪表正确接入到PROFIBUS总线中，在主站上加载好称重仪表的GSD文件即可。
